SC光纤跳线标准测试线

时间:2018-07-07


  光通信仪表用光纤跳线不同与普通的光纤跳线,要求远高于行业标准。标准线技术要求经常要求需要达到以下标准,这不是一般的光纤跳线生产厂家能做到的。

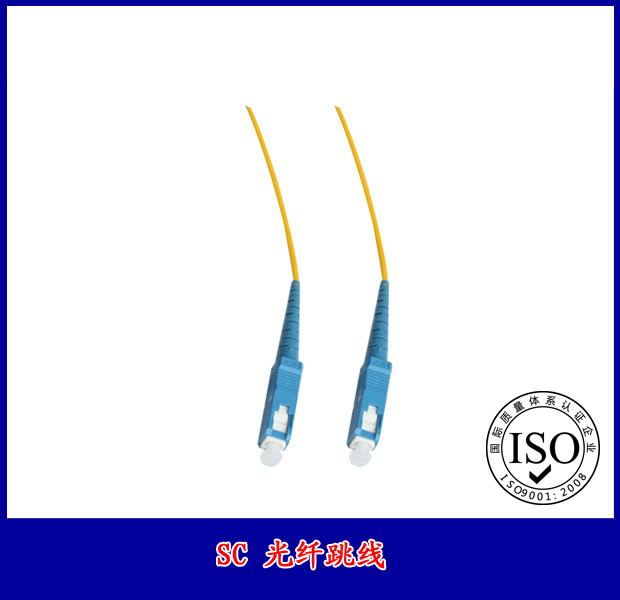

SC光纤跳线标准测试线

  SC光纤跳线标准测试线 - 特点 Feature

  符合EN IEC和CEI61754标准:In accordance with EN,IEC and CEI 61754 standards;

  低插损,高回损:Low insertion loss and high return loss;

  高标准的端面几何参数:Excellent endface geometry parameter;

  纤芯偏心检测:Fiber Core eccentricity Test;

  各种规格连接头 FC,SC,ST,MU,LC:Varieties of connectors FC,SC,ST,MU,LC;

  可满足客户特殊要求:Special specification available upon custom request。

  SC光纤跳线标准测试线 - 技术规格 TECHNICAL SPECIFICATION

  规格Specification UPC APC;

  光学性能;

  Optical Performance 插入损耗 Insertion loss SM&MM(dB) ≤0.1 ≤0.1;

  回波损耗 Returu Loss(dB) SM ≥55 ≥65;

  MM ≥40 ---;

  端面几何参数;

  Geometric Parameter 曲率半径;

  Radius of Curvature(mm) SC 12--20 8--12;

  LC 7--15 4--10;

  顶点偏移 Apex Offset(um) ≤20 ≤30;

  角度偏差 Angular Error ---- 7.8°±0.5°;

  光纤凹陷 Fiber Spherical(nm) ±50;

  纤芯偏心量 Eccentricity(um) ≤0.5。

  SC光纤跳线标准测试线 - APC台阶 3D要求

  曲率半径8-12;

  顶点偏移 0-30;

  光纤高度 正负50;

  同心度小于0.5;

  损耗小于0.1;

  回损大于65。

  SC光纤跳线标准测试线 - PC

  曲率半径10-20;

  顶点偏移 0-20;

  光纤高度 正负50;

  同心度小于0.5;

  损耗小于0.1;

  回损大于55。

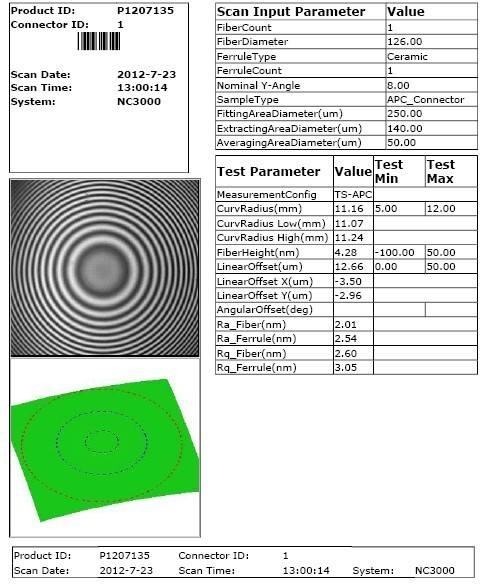

  SC光纤跳线标准测试线 - 测试线3D干涉图

SC光纤跳线标准测试线
