IEEE-488  标准，也称为GPIB  或HP-IB、24针并口  ，是一种在ATE  系统中用来连接计算机和仪器的总线接口。GPIB  最初由原惠普公司（Hewlett-Packard  ）设计了惠普接口总线（HP-IB  ），用于连接惠普的计算机和可编程仪器。由于转换速率高（通常可达1Mbytes/s  ），这种接口总线得到普遍认可，1975  年HP-IB  并被接收为IEEE488-1975  ，后来GPIB通用接口总线  （General-Purpose Interface Bus  ）比HP-IB  名称用得更广泛。1987  年IEEE 488-1978  变成IEEE488.1-1987  和ANSI/IEEE488.1-1987  标准。以后ANSI /IEEE488.2  加强了原来标准，IEEE488.2  被采纳，它精确定义了控制器和仪器的通讯方式。可编程仪器的标准命令（Standard Commands for Programmable Instruments  ，SCPI  ）采纳了IEEE488.2  定义的命令结构，创建了一整套编程命令。1990  年SCPI  规范被引入IEEE 488  仪器；1992  年修订IEEE 488.2  ；1993  年NI  公司提出HS488  。

      IEEE488.1-1978标准定义了电性能和机械特性，以及每个总线功能的状态图（图1），IEEE488.2-1987标准被用来定义仪器的数据格式、通用命令以及控制协议。一般来讲，IEEE488.1定义了硬件标准，而IEEE488标准被仪器厂商广泛接受。一般仪器上GPIB接口卡与IEEE488仪器控制和通讯标准完全兼容，通过GPIB电缆最多可以控制14台独立的仪器。经由板载1KB FIFO与块传输模式的配合，GPIB总线的传输速率最高可达1.5MB/s。

图1 IEEE-488连线图

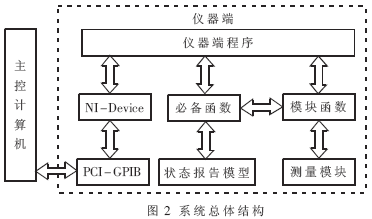

       IEEE-488通用接口总硬件上一般指通用接口总线线缆和IEEE-488连接器。通用接口总线线缆，俗称GPIB线缆，由24根双绞铜线组成，使用一个Centronics并口24针公头/母头连接器。GPIB线缆与连接器连接一般有两种连接：线性结构和星形结构（见图3），组成测量系统。测量系统的目的是自动测试指定的待测单元（DUT  ）。一个典型的自动测试系统包括测试程序以及通过GPIB  总线连接到主计算机的各种测试设备。为了管理连到主机上的GPIB  仪器，测试程序一般按照下图2中的模式工作。

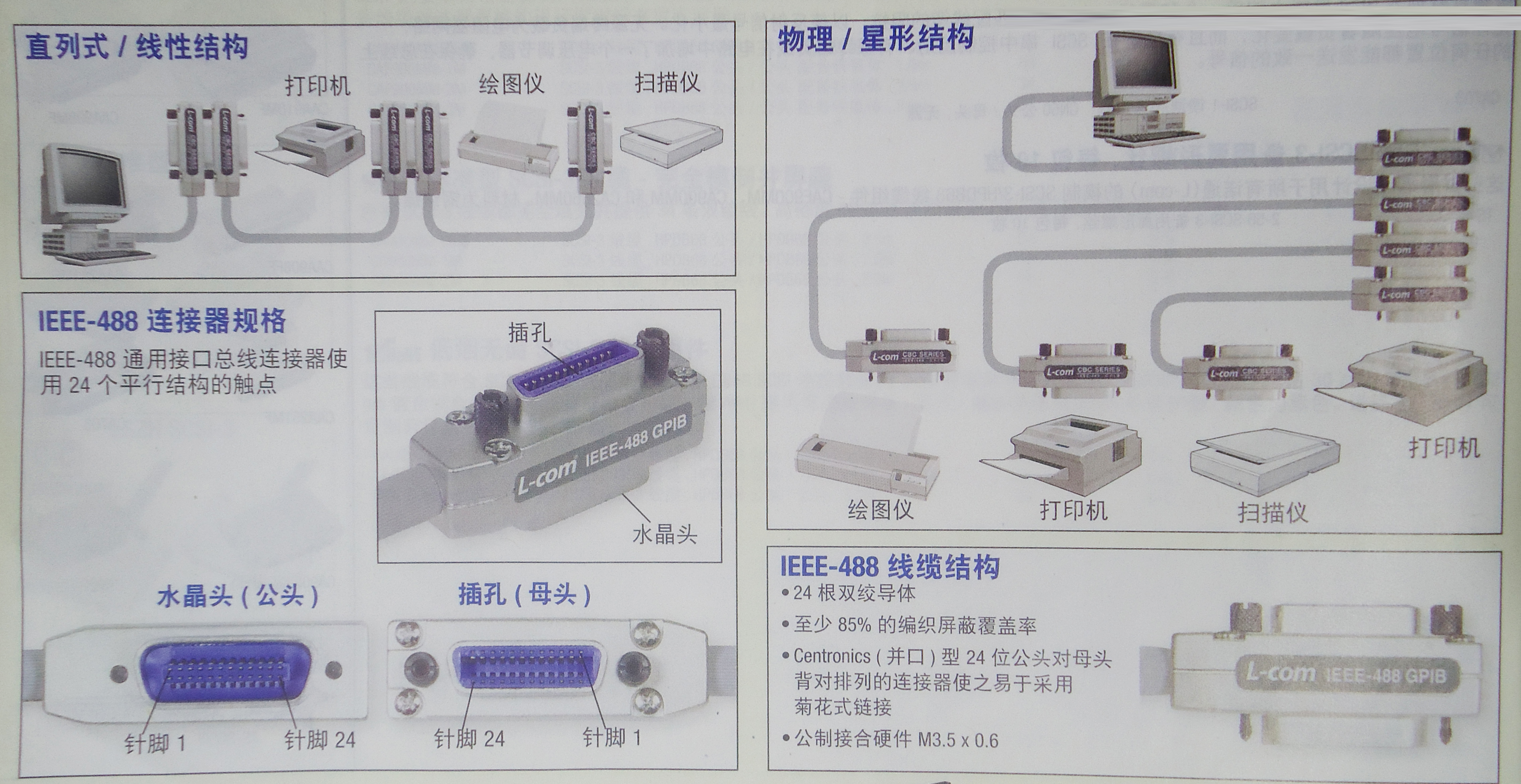

图3 GPIB连接器和线缆结构

ADE  （Application Development Environments  ），也就是应用程序编写的环境，是非常普遍的，用户可以用文本编程的方式实现各种函数操作（例如VC++/VB  ，TestExec  ），或者用图形方式进行编程（例如LabVIEW  ）。测试与测量应用程序宗的一个重要组成部分是对GPIB  仪器进行控制与通讯。控制GPIB  接口一般会采用两种方法：调用原始的API  函数，或是通过VISA  来调用现有的仪器驱动程序。

大部分GPIB  接口卡厂商都提供原始的API  函数，通常以ANSI C  的函数形式提供。对于那些需要对GPIB  仪器进行详尽地控制的用户而言，使用API  函数通过SCPI  字符串命令的方式是一个很好的选择。对于其它那些不想与复杂的仪器命令打交道的用户来讲，为特定的ADE  （如LabVIEW / TestExec  ）开发的仪器驱动程序可以大大简化仪器控制GPIB  接口以及与仪器的通讯，所以核心问题是对VISA  的支持。

      大部分常用仪器厂商编写的驱动支持。不论你是使用VC++、VB、Delphi、LabVIEW，或者其它T&M ADE、PIC-3488/LPCI-3488/PXI-3488是与您的应用程序相兼容的最具性价比的GPIB的解决方案。GPIB接口外形见下图4（来自购线网GooXian）。

Male公头/插针/插头	Female母头/插孔/插座
