德国惠美HMS-X频谱分析仪基本单元可任意升级具有内置跟踪信号源功能（TG），带跟踪源测量的最通用应用是对硬件组成的频谱分析。实现此项功能，需要把被测设备（DUT）连接在TG和接收输入间，形成环路。创建该环路需要配备一些射频线缆。

        HMS-X频谱分析仪  的跟踪运算允许你来补偿使用的射频线缆特性，通过从激活曲线中减去存储曲线和显示不同曲线来实现。下面举例来告诉您如何使用此功能。

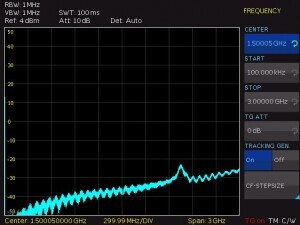

        为了测量射频线缆特性和补偿连接器，该跟踪发生器输出将连接到频谱分析仪输入。现在，在频率菜单（FREQ按钮）里的跟踪发生器功能将被激活。激活后跟踪发生器的红钩将出现。下面的截图显示了以下曲线：

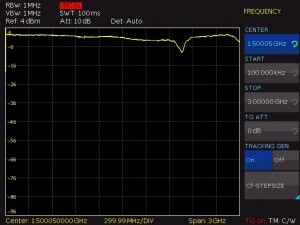

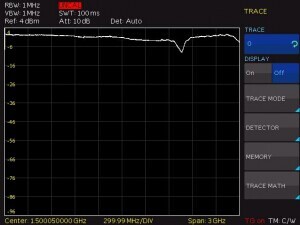

        下面的截图显示了线缆和连接器的传输特性。该曲线通过（TRACE->MEMORY）软键操作存储在MEMORY菜单（TRAC按钮）中。通过按SHOW MEMORY软键将显示已存储的记忆曲线。

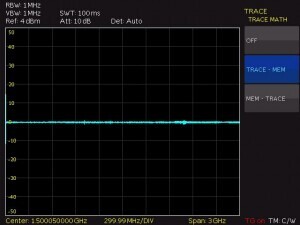

        如果激活了跟踪运算（TRACE MATH软键）和选择了软键TRACE->MEM，就会显示下面的结果：

        通过计算记录和存储曲线之间的差异，因为该两条曲线几乎一样（除噪声外），所以存在一个近似为零的差分曲线。射频电缆特性进行补偿，UNCAL消息随之消失。

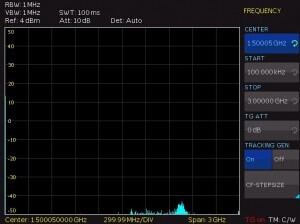

        既然我们已补偿射频线缆的特性，可以通过松开射频线缆，在测量设置上我们可进行小小的变化。通过这样做，我们模拟一个天线传输，测试图像如下：

        正如预期的那样，从跟踪发生器到频谱分析仪输入较少的功率被传输。与以前零线的△值将显示。在这一点上移开连接，将创建一个大的△值，曲线在显示区域之外：

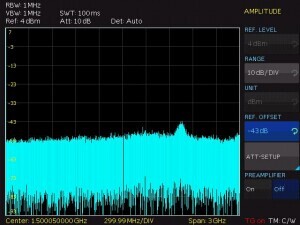

        在本例中，使用在振幅菜单（AMPL按钮）里的参考偏置，零点会移动，并且你会获得下面的图像，在这个曲线里你可以看到的仅仅是输入噪声：
