电源的主要测试项目介绍

时间:2018-09-28


  一个良好的电源供应器必须可靠、符合所有功能规格、保护特性、安全规范及电磁兼容能力等。本文系讨论电源供应器之功能规格及保护特性之测试为主,电源供应器之设计、制造及质量验证等测试需要精巧的电子设备,电源供应器不同的组成结构和输出之组合,亦需要具弹性多样化的测试仪器才能符合众多不同规格之需求。

  电源主要测试项目

  众所周知,电源在我们的生活和工作中发挥着很大作用,没有它所有的一切电设备包括汽车等交通工具都会成为“废物”。因此对电源的研究和测试工作日益重要。那么对一台电源装置,我们怎么判断它的好坏呢?我们怎么测试它的能力呢?在日常工作中,我们在市面上买到一节电池,大家很自然想到它的外观和电压大小,其它很少顾及。但是我们买到的同样外观和电压的电池,在使用中往往出现电池能量和寿命时间长短不一样等问题,有时我们自认倒霉,不会深究此处的问题。其实这些都关系到我们对电源设备的测试评估,那么电源设备常规测试项目有哪些呢?一个良好的电源必须符合哪些指标呢?电源系统设计面临哪些挑战?这些挑战如何进行测试解决呢?

  其所有的输出指标参数、功能规格、保护特性、安全规则(例如耐压、绝缘、接地等安规指标)、EMI(电磁兼容能力、可靠度(如老化)和其它特殊要求。当验证电源供应器的质量时,下列为一般的功能性测试项目,分别详细说明如下:

  1.2 电气功能(Electrical Specifications)测试

  验证电源供应器的质量时,下列为一般的功能性测试项目,分别介绍如下:

  功能(Functions)测试: 输出电压调整、电源调整率、负载调整率、综合调整率、输出纹波及噪声、输入功率及效率动态负载或瞬时负载、电源良好/失效(Power Good/Fail)、信号起动(Set-Up)及保持(Hold-Up)时间;保护动作(Protections)测试: 过电压保护(OVP)、过电流保护(OCP)、短路保护。

  1.3 安全(Safety)规格测试

  输入电流、漏电电流等

  耐压绝缘:电源输入对地,电源输出对地;电路板线路间安全间距。

  温度抗燃:零部件需具备抗燃的安全规格,工作温度须在安全规格内。

  机壳接地:需在0.1n以下,以避免漏电触电之危险。

  变压输出特性:开路、短路、及最大伏安(VA)输出

  异常测试:散热风扇停转、电压选择开关设定错误

  1.4 电磁兼容(Electro Meganatic Compliance)测试

  电源供应器需符合CISPR 22 CLASS B规定的传导与幅射4dB富裕度,电源供应器需要以下三种负载状况下测试:每个输出为空载、50%负载和100%负载。

  传导干扰/屏蔽:经由电源线传导性干扰/屏蔽

  幅射干扰/屏蔽:经由磁场幅射性干扰/屏蔽

  1.5 可靠度(Reliability)测试

  老化寿命测试:高温(约50-60℃)及长时间(约8-24小时或更长时间)满载测试

  1.6 其它测试

  ESD:Electrostatic Discharge 静电放电(人或物体由直接接触或间隔放电)

  EFT:Electrical Fast Transient or burst切换噪声由电源线或I/O线路的传导干扰(侧电力站或建筑物引起)

  Surge:由电源线的高能量瞬时噪声干扰(电灯的闪动引起)

  VD/I:Dips and Interrupts电源电压下降或跌落(电力分配系统故障或失误引起,例如电力站过载或断路器跳闸所引起)

  Harmonic:输入电流谐波干扰(由电流非正弦波引起,即一般为二极管、滤波电容器产生的整流性负载),CE标准对大于300W时有限制规定

  输出电压调整:通常,做输出电压调整时,将输入交流电压设定为正常值(115Vac或220Vac),并且将输出电流设定为正常值或满载电流,然后以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位于要求的范围内。

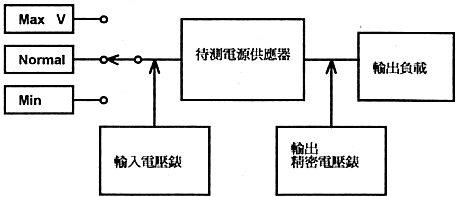

  电源调整率:为精确测量电源调整率,需要下列之设备: A.能提供可变电压能力的电源,至少能提供待测电源供应器的最低到最高之输入电压范围。B.一个均方根值交流电压表来测量输入电源电压。C.一个精密直流电压表,具备至少高于待测物调整率十倍以上。D.连接至待测物输出的可变负载。通常测试设备连接如下:


  测试步骤如下,在待测电源供应器以正常输入电压及负载状况下热机稳定后,分别在Min(低)、Normal(通常)、Max(高)输入电压下测量并记录其输出电压值。

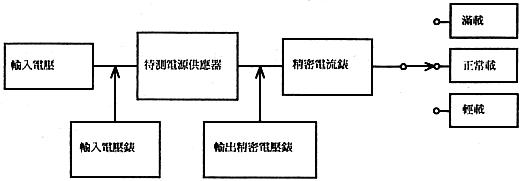

  负载调整率:所需的设备和连接与电源调整率相似,唯一不同的是需要精密的电流表与待测电源供应器的输出串联。如下图所示:


  测试步骤如下,于待测电源供应器以正常输入电压及负载状况下热机稳定后,测量正常负载下之输出电压值,再分别于低(Min)、高(Max)负载下,测量并记录其输出电压值(分别为Vmax与Vmin)

  综合调整率:这是电源调整率与负载调整率的综合,此项测试为上述电源调整率与负载调整率的综合,可提供对电源供应器改变输入电压与负载状况下更正确的性能验证。
