在调试MCU 的SPI 接口时，偶尔发现通信不成功的情况，为了找出问题原因，使用MI1062 抓取了数字信号和模拟信号进行对比分析。

　　1、逻辑分析仪测试信号逻辑

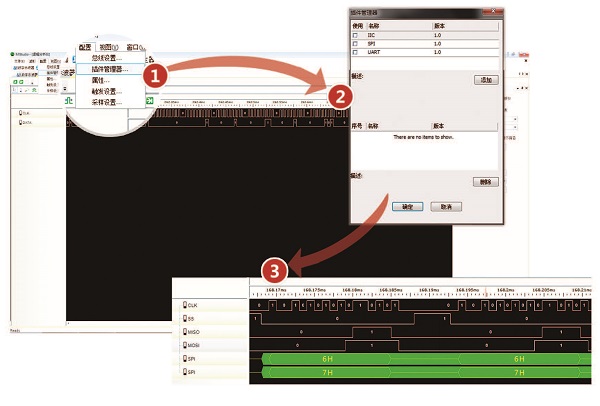

　　启动MI1062 逻辑分析仪功能，将逻辑分析仪的探头和被测信号连接，抓取通信线缆上的逻辑波形，为了直观观察逻辑信号所对应的协议数据，通过添加协议分析插件就马上得到解码后的数据，如下图所示。

　　SPI逻辑信号时序和编码分析

　　2、示波器分析信号质量

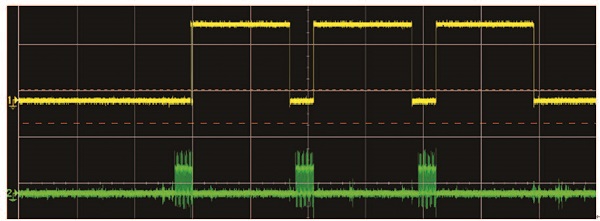

　　为了更进一步去了解SPI 底层信号质量，使用示波器的触发功能对波形进行记录和分析，得到了如下图的波形图。从图中可以看出时钟信号中存在明显的信号过冲，它是引起通信错误的重要原因。

　　SPI波形测量
