（一）、 SDH常用同轴电缆的介绍
        目前SDH光网络中常用同轴电缆有：SYV-75-2-1、SFYZ-75- 2-1、SYFVZ-75-1-1、SYV-75-2-2、 SFYZ-75-2-1、 SFYFZ-75-1-1等。

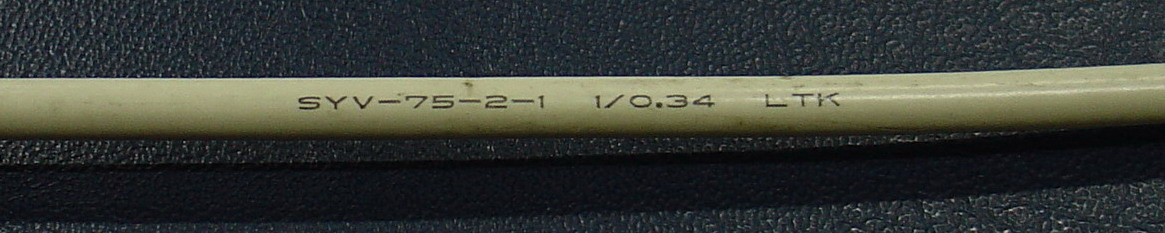

        如图中“S”表示同轴射频电缆, “Y”表示绝缘介质为聚乙烯, “V”表示保护套材料为聚氯稀,  “75”表示特性阻抗为75欧姆。“-2-1”代表线的直径大小型号。这是比较常见的一种电缆。

       （二）、电缆概念和结构

       1、传输线：凡是可以传送光网络电磁能量的导线都称为传输线。

       2、同轴电缆：是传输线的一种，所谓同轴是指传输线的内导体的轴线与外导体的轴线相同。

       3、组成：同轴电缆是由内、外导体组成，两个导体同轴布置，传输信号完全限制在外导体内，外导体接地作为屏蔽层传输线，从而保证其屏蔽性能好、传输损耗低小、抗干扰性强、使用频带宽。常被用于频率较高的信号的传输。

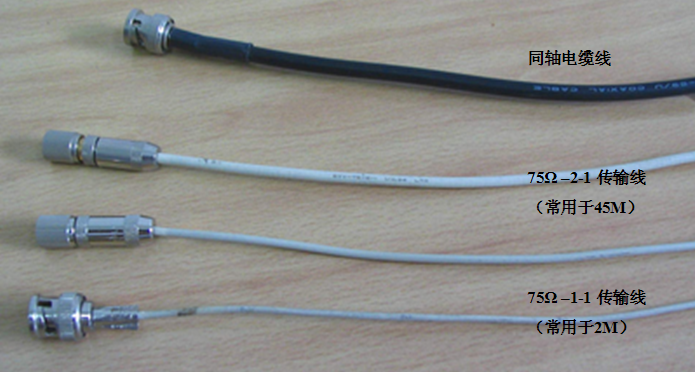

       （三）、 常用的电缆图事物图

         分类代号－绝缘介质材料代号－护套材料代号－派生特性－特征阻抗－绝缘介质芯现外径整数值－屏蔽层。
        分类代号：S－同轴射频，SE－射频对称电缆，ST－特种射频电缆。
        绝缘介质材料：Y－聚乙烯、F－聚四氟乙烯（F46）、X－橡皮、W－稳定聚乙烯、D－聚乙烯空气、U－氟塑料空气
        护套材料代号：V－聚氯乙稀、Y－聚乙烯、W－物理发泡、D－锡铜、F－氟塑料；
        派生特性：Z－综合/组合电缆（多芯）、P－多芯再加一层屏蔽铠装；
        特性阻抗：50欧姆、75欧姆、120欧姆。
        绝缘介质芯线外径整数值：以毫米为单位1、2、3、4、5... ...
        屏蔽层：一般屏蔽层有一层、两层、三层及四层。
