三同轴连接器和线缆的定义与用途

时间:2018-07-17

        三同轴连接器,全称为Triaxial Connector。三同轴,从字面上看,即为三个圆柱体共轴。三同轴线缆 Triaxial Cables, 是有两层外导体的同轴线缆,由内芯(主,对应连接器为中心触点)、内皮信号层(对应连接器为中间圆柱状触点)、外皮屏蔽层组成(见图1)。内芯主要传输信号(例如视频信号)或为机头供电,内皮和内芯构成回路。外层是屏蔽层和地层,其连接线缆的外径规格有Ф8mm、Ф6.1mm(例如RG58A/U)和Ф4.5mm(例如Microdot的293-3930),直径较粗的线缆因其传输损耗小而可以传输距离较远。和多芯线缆相比,三同轴线缆结构简单,可靠性高;和两芯同轴线缆相比,具有更高的屏蔽性能和小信号的传输能力(见图2)。三同轴连接器其屏蔽性能比非屏蔽连接器高出40~50dB,三同轴线缆比单层铜编织电缆的屏蔽效率高9倍。
        三同轴连接器               三同轴电缆对比

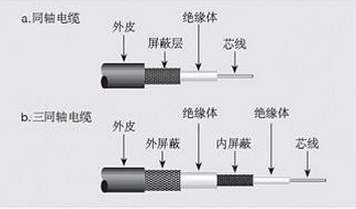

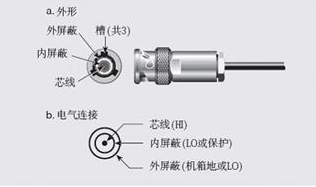

图1  三同轴线缆和三同轴BNC接头结构                                          图2   三同轴与两同轴线缆对比
        三同轴连接器 ,与普通两芯连接器有所不同,可同时接驳信号、接地和屏蔽层,屏蔽效果好。在外形上三同轴连接器配有中心触点和中间圆柱状触点。三同轴连接器的连接一般采用卡口连接(TRB系列)和螺纹连接(TRT系列),此外还有超小型的TRS连接器、STRB连接器及STRT连接器等系列。其中卡口式连接常见为三同轴BNC接头,在两卡口(2耳)的基础上,插座采用三销钉(3耳)连接结构,相配的插头采用三螺旋槽(三卡口)连接结构,这种结构连接方便、可靠、电气性能稳定,可快速插拔,其连接比传统BNC2耳连接器连接更牢靠,可承受剧烈的冲击和振动。三同轴BNC连接器主要应用在敏感的电子测量系统中,与普通BNC连接器不能直接相配,但是可通过转接器(或适配器)与普通BNC连接器相连。
        在我国,三同轴射频接头于1994年就发布了SJ 51212/4-1994规范,规定TRB系列(接电缆)插孔接触件2级射频三同轴插头连接器的详细要求,适用于在无线电设备和电子仪器的射频回路中、连接射频三同轴电缆、具有卡口连接结构、射频应用方面要求有更高屏蔽性能等场合使用的TRB系列2级射频三同轴连接器。
        三同轴连接器与电缆的连接方式有焊接式和压接式两种,与其连接的线缆一般为 端接屏蔽对绞电缆和三同轴电缆。购线网另行行文介绍为“端接屏蔽对绞电缆和双轴电缆插头”。
       三同轴电缆通常为RG58A/U、RG59/U、RG11/U,也用为百通(Belden)的9272和9222线缆、也用作为Microdot 的293-3930线缆,它们第二层屏蔽使得外径增大,所以尺寸和柔韧性会是个问题。RG-11在长距离传输时有较低的损耗,而RG-59则外型较小,且柔韧性更好。三同轴电缆典型用于摄像机和相关设备的内部连接在使用上,对三同轴线缆的质量要求主要为柔韧性和抗挠寿命,其典型产品为百通带有Hypalona护套的9267和9232产品,产品从传统的实心中心导体转向多股导体的绞合中心导体,以增加线缆的柔韧性。三同轴线缆典型产品指标如下:
     1、8232(Belden)、RG-59/U,视频三同轴电缆,比RG-11/U尺寸小,柔性好:20AWG实心裸铜导体,发泡聚乙烯绝缘2层裸铜编织网屏蔽、95% 屏蔽覆盖率,屏蔽层之间为聚乙烯绝缘,聚乙烯护套、100%扫频测试频宽5-300MHz。
额定外径(mm)
绝缘厚度(mm)
护套厚度(mm)
额定电容(pF/m)
额定导体直流电阻(Ω/km)
传播速度NVP(%)
特性阻抗(ohms)
8.00
1.372
.787
53.12
32.8
83.0
75.0
    2、8233(Belden)、 RG-11/U,视频三同轴电缆 :14AWG实心裸铜导体,发泡聚乙烯绝缘2层裸铜编织网屏蔽、95% 屏蔽覆盖率,屏蔽层之间为聚乙烯绝缘,聚乙烯护套、100%扫频测试频宽5-300MHz。
额定外径(mm)
绝缘厚度(mm)
护套厚度(mm)
额定电容(pF/m)
额定导体直流电阻(Ω/km)
传播速度NVP(%)
特性阻抗(ohms)
12.07
2.743
10.414
52.787
8.197
84.0
75.0
        目前,数据总线用的射频三同轴线缆及连接器已广泛应用于水面舰艇、航空以及许多商业领域,例如遥测、雷达、卫星信号传输、数据网络、机场、装甲部队以及机关的周边警戒等场合,也大量应用于数字数据干线、视频对、基带电路及其它无噪音高级保护电路。由于它们能够改进数据传输系统的传输能力和抗干扰能力,三同轴线缆及连接器广泛用于像低热电势EMF等微弱信号和高屏蔽要求信号的传输和测量。
